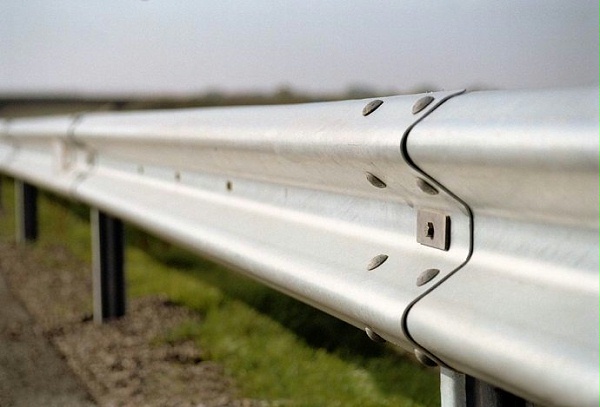

第一，外观，要求外表面色泽均匀一致，不允许有漏镀点，要求没有流挂、皱皮等表面缺陷。

第二，有效厚度及附着量，镀锌层厚度要大于或等于86微米，附着量大于等于620g/m2。可以按GB/T13912-2002镀锌钢板热镀锌层重量测量，也可选用SDC-3Ass数显测厚仪，测量出热镀锌层的平均厚度再乘以锌的密度，所得为锌的附着量。

第三，热镀锌层的均匀性：用CuSO4试验测定，测定时，温度保持在18±2度，相对密度为1.114~1.116，将试样轻轻放入试验中浸渍60s达到规定时间后，将试样迅速去除，立即以净水冲洗且用棉花或干净的布擦掉热镀锌层所形成的黑色铜沉积物，一般经5次浸渍，并经最后的清洗或擦干，不漏铁即为合格。

机械附着性：常用弯曲试验，操作简便，结果精确，取厚度为a，宽度为b，且b=（2a+150）mm的试样，用压力机、虎钳或弯曲试验机等设备进行，弯曲直接d=2a，试样弯曲成180度后，目测检查，弯曲外沿不应出现热镀锌层脱落现象。
